[사인진동시험] 공진 Transmissibility(전달률)

FAMTECH 2023. 5. 3. 10:27



목차





    "관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."







    Transmissibility of Resonance









    공진 주파수에서의 공진 전달률(Transmissibility)은 입력 가속도와 반응 가속도의 비율을 나타내며, 이를 통해 공진 주파수(Resonance Frequency)에서의 반응 가속도가 입력 가속도에 비해 얼마나 큰지를 측정합니다. 그림은 VR사의 VibrationVIEW에서 자동으로 공진점을 찾아주는 기능 입니다.



    공진 주파수 이외에도 Q factor, Damping 값을 계산해 줍니다.

    그림의 시편 구조는 제어 가속도(Control Acceleration)는 입력으로 동작하며 진동시험기(Shaker)를 제어합니다. 응답 신호는 금속 빔의 끝부분의 가속도로 공진 영역에서 증폭 됩니다.



    그림에서 538.1Hz 주파수에서 약 33.11G 응답이 나옵을 알 수 있습니다. 해당 위치에서의 전달률은 33.11G/1.034G = 32.02가 됩니다.



    전달률은 크기 정보만을 가지므로 Transfer Function과는 다릅니다. Sine Sweep 시험과 같이 주파수를 이동하면서 해당 포인트의 주파수에서 크기(Amplitude)와 위상(Phase)를 구할 수 있으므로 사인 진동 시험에서는 전달률의 크기 정보와 위상 정보로 공진을 구합니다.

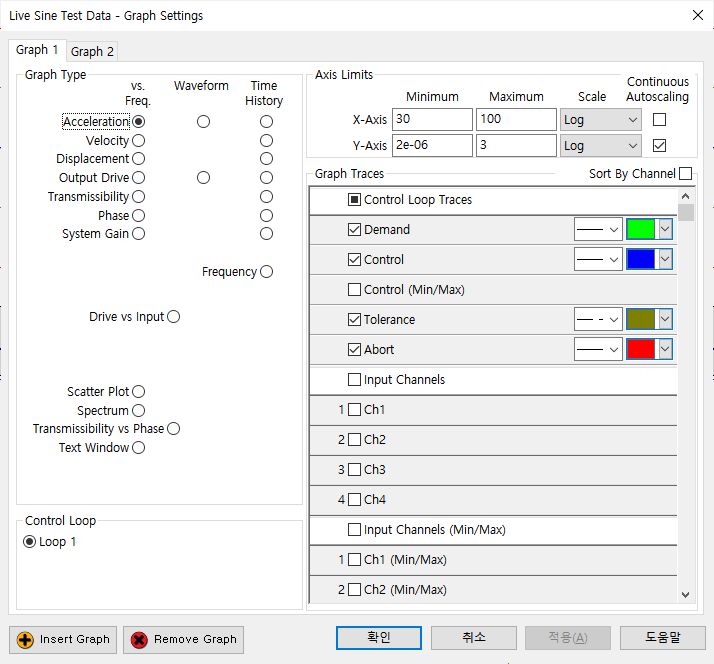

    위 그림은 VibrationVIEW에서 사인 시험에 대해서 제공하는 그래프 기능 입니다.



    전달률의 수식 해설은 아래 링크의 포스트를 참조하시면 됩니다.



    https://famtech.tistory.com/30



    진동 전달률(Vibration Transmissibility) 이란?

    목차 진동 전달률(Vibration Transmissibility) 이란? Transmissibility 은 의미 그대로 입력(Input)과 출력(Output)의 비율입니다. 진동에서 Transmissibility는 대문자 T로 표기 하고, 의미는 전달받은 힘과 가해진 힘
