[GlyphWorks]가속도센서 측정 값 메타 정보 불러오기

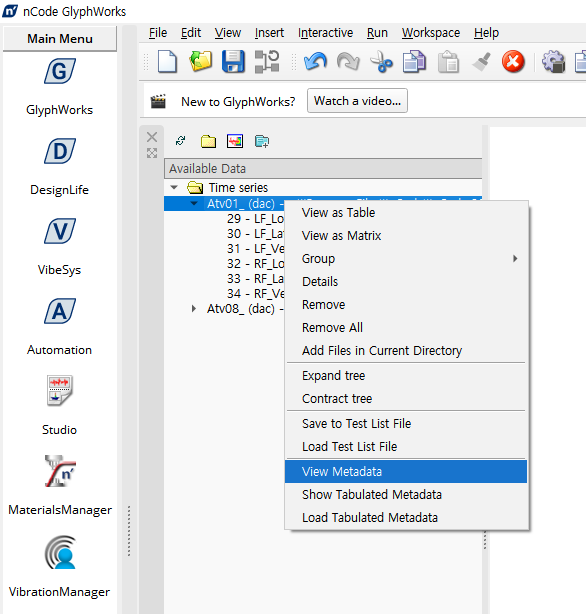

위와 같이 가속도센서(Accelerometer)에서 측정한 값을 GlyphWorks에서 불러서 메타정보(Metadata)를 가져올 수 있습니다. 하지만 이 값은 Glyphworks에서 처리전 값으로 최대값, 최소값과 같은 처리된 값을 불러 올 수 없습니다.

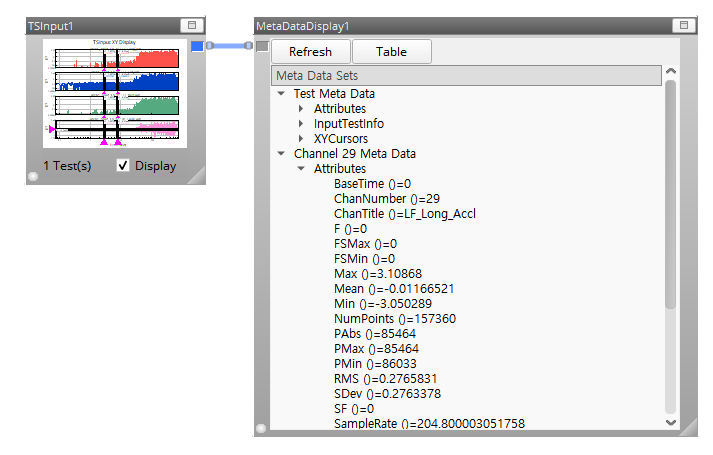

측정 값의 통계치나 수학적 분석 값을 확인하기 위해서는 Metadata Display 글리프를 사용해서 불러옵니다.

채널의 Attribute에 센서 측정 값에서 필요한 정보를 확인할 수 있습니다.











[GlyphWorks]가속도센서 측정 값 Attribute 확인

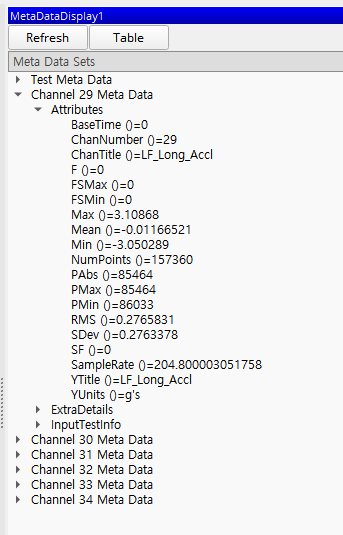

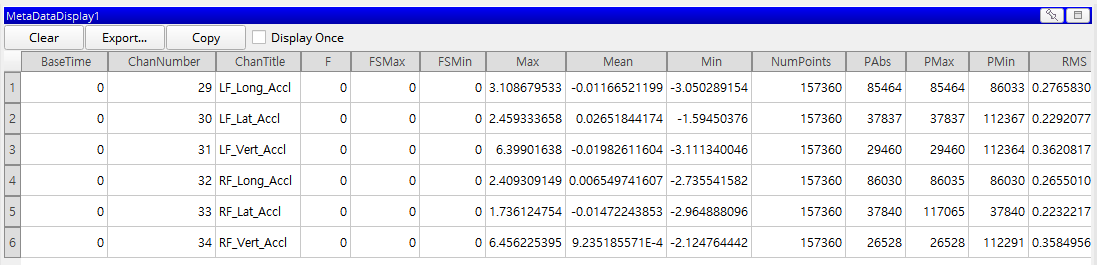

Attribute는 아래와 같이 Tree 형식와 Table 형식으로 확인 가능 합니다. Tree 형식은 각 채널 별 값을 비교하는데에 유용 합니다.





• BaseTime : First x-axis value
• ChanNumber : Channel number
• ChanTitle : Channel title (may be used a long description)
• F : For internal use only
• FSMax : Full scale maximum
• FSMin : Full scale minimum
• Max : Maximum y value
• Mean : Mean y value
• Min : Minimum y value
• NumPoints : Total number of points in channel
• PAbs : Point number of absolute largest y value
• PMax : Point number of maximum y value
• PMin : Point number of minimum y value
• RMS : Root mean square y value
• SDev : Standard deviation of y values
• SF : For internal use only
• SampleRate : no of points per unit increment of x axis. Number of samples per seconds (Hertz) for x axis in seconds
• YTitle : Y axis title (may be used as short channel description)
• YUnits : Y axis units



항목의 내용은 위 테이블과 같습니다. 항목 값을 통해 평균, 최대, 최소, 샘플레이트, 표준편차 값을 파악할 수 있습니다.
