[HBM] 전압 측정(CAT 분류), 모터/인버터 측정(Voltage measurement, Motor, Inverter)
FAMTECH 2022. 7. 27. 10:41
목차
"관련제품 문의는 로고 클릭 또는 공지사항의 연락처를 통해 하실 수 있습니다."
전압(Voltage) 측정
산업에서 저전압(Low voltage)과 고전압(High Voltage)를 구분하는 기준은 1kV 입니다.
- 파워앰프(Power Amplifier)는 1kV 이하에서 직접 연결을 해서 별도의 센서나 Probe가 필요 없음
- 고전압(High Voltage)의 경우 측정을 위한 별도의 Probe가 필요함
- 고전압 측정에서 안정성과 정밀성이 중요한 요소임
- 아래 그림과 같이 CAT rating(과전압 카테고리)에 따라 장비를 사용해야 함

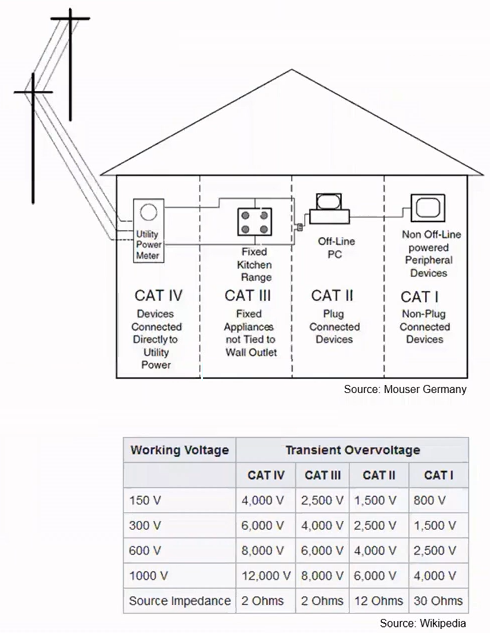

과전압(Overvoltage) CAT 정리(Category)
과전압에 대한 정의는 IEC61010-2-30에 정리되어 있습니다. 과전압 측정 시 사용자를 보호하기 위해 카테고리에 맞춘 측정 장비를 사용하여야 합니다.
위 그림에서 CAT IV에 들어오기 전에 전선라인을 그리드(Grid)라고 하고 그리드에 가까워 질 수 록 특수 보호장치가 필요 합니다.
최근에 전기자동차(EV, Electric Vehicle)이 도입되면서 아래와 같이 DC Class 보호에 대한 정의가 새로 제정되었습니다.
- DC Class Protection : 1500V DC for EV Battery Pack

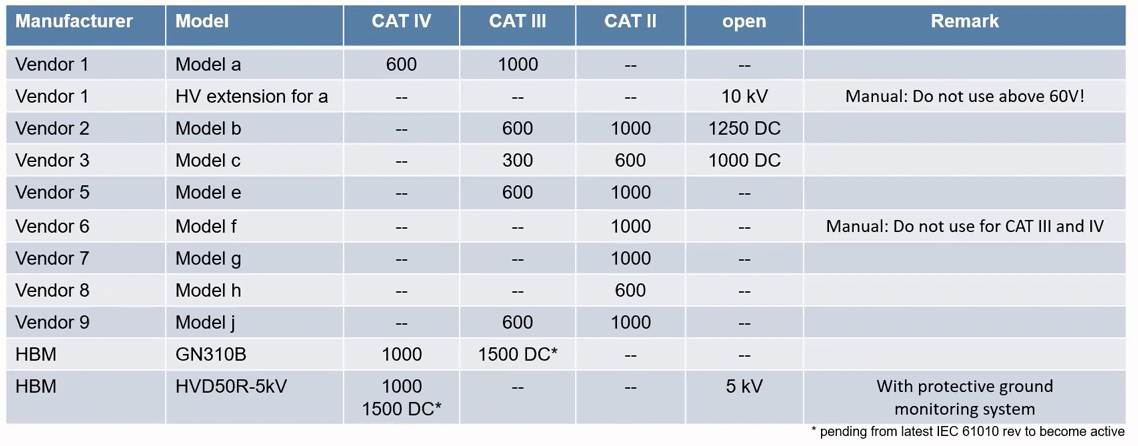

CAT 별 전압 측정기 비교
HBM GN310B와 HVD50R-5kV 모델은 고전압과 전기자동차 배터리 팩 측정 요건에 맞춘 제품입니다.
저전압(Low Voltage) < 1kV
- Application : 자동차, 전기자동차
- 입력 직접 연결 가능, CAT III에서는 Test Rig 필요
중간 전압(Medium Voltage) < 5kV
- Application : 기차, 항공, 선박
- 아래 그림과 같은 Probe 필요
고전압(High Voltage)
- Application: 해저 펌프, 고압용 개폐기
- 아래 그림과 같은 Fiber Optic 절연 장치 필요
