이번 포스트에서는 nCode의 GlyphWorks에서 "Rainflow Cycle Count" 모듈의 기능 및 사용 방법에 대해 알아보겠습니다.





Rainflow Cycle Count 모듈

Rainflow Cycle Counting을 실행합니다. 시간 도메인(Time Domain)에서의 측정 값을 ASTM E1049-85에 따라 처리합니다. 출력은 히스토그램(Histogram) 형식으로 2D, 3D 표현이 가능 합니다.

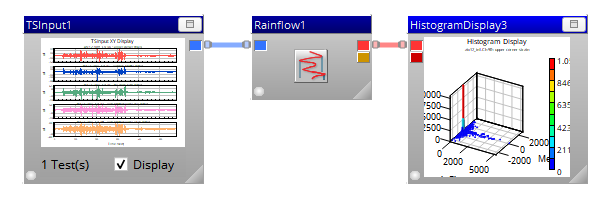

위 예제는 시간에 따른 Strain(변형률, ue) 측정 값을 Rainflow Cycle Count 모듈에 넣고 출력으로 Histogram을 받는 그림입니다.









Rainflow Cycle Count 모듈 Option

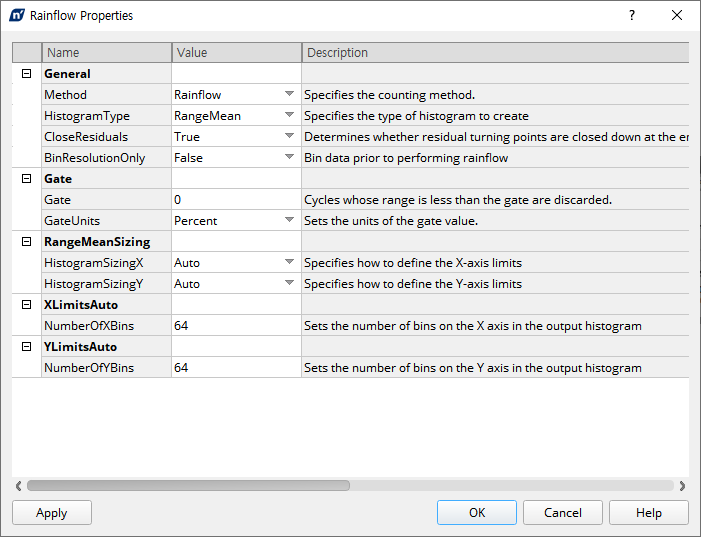

모듈의 Option 선택은 위와 같습니다(Default).





Method

Alternative cycle counthing 방식을 결정 합니다.

• Rainflow: 4 points 알고리즘(Default)
• RangePair: 3 points 알고리즘(ASTM E1049-85에 정의됨)



HistogramType

히스토그램에 Rainflow count matrix 표기 방법을 의미 합니다.

• RangeMean
• FromTo
• MaxMin
• RangeOnly



CloseResiduals

마지막에 Residual을 사이클이 완성안되도 Closed된 사이클로 종료해서 카운트합니다.





Gate

문턱 값입니다. Gate 이하의 값은 버림니다.





그 외

히스토그램에 보이는 설정 관련 내용입니다.









Rainflow Cycle Count 히스토그램 출력



입력값 중에 하나인 Strain 값을 이용해서 출력한 Histogram 값입니다. 결과는 화면과 같이 평균(mean) 0에서 진폭이 0에 가까운 값이 가장 많은 Count 값을 가지고 있음을 확인할 수 있습니다.



그리고 진폭이 5000ue 이상의 Cycle이 존재함을 알 수 있고 평균 Strain에서 인장(tension)과 압축(Compression)이 고르게 분포함을 알 수 있습니다.

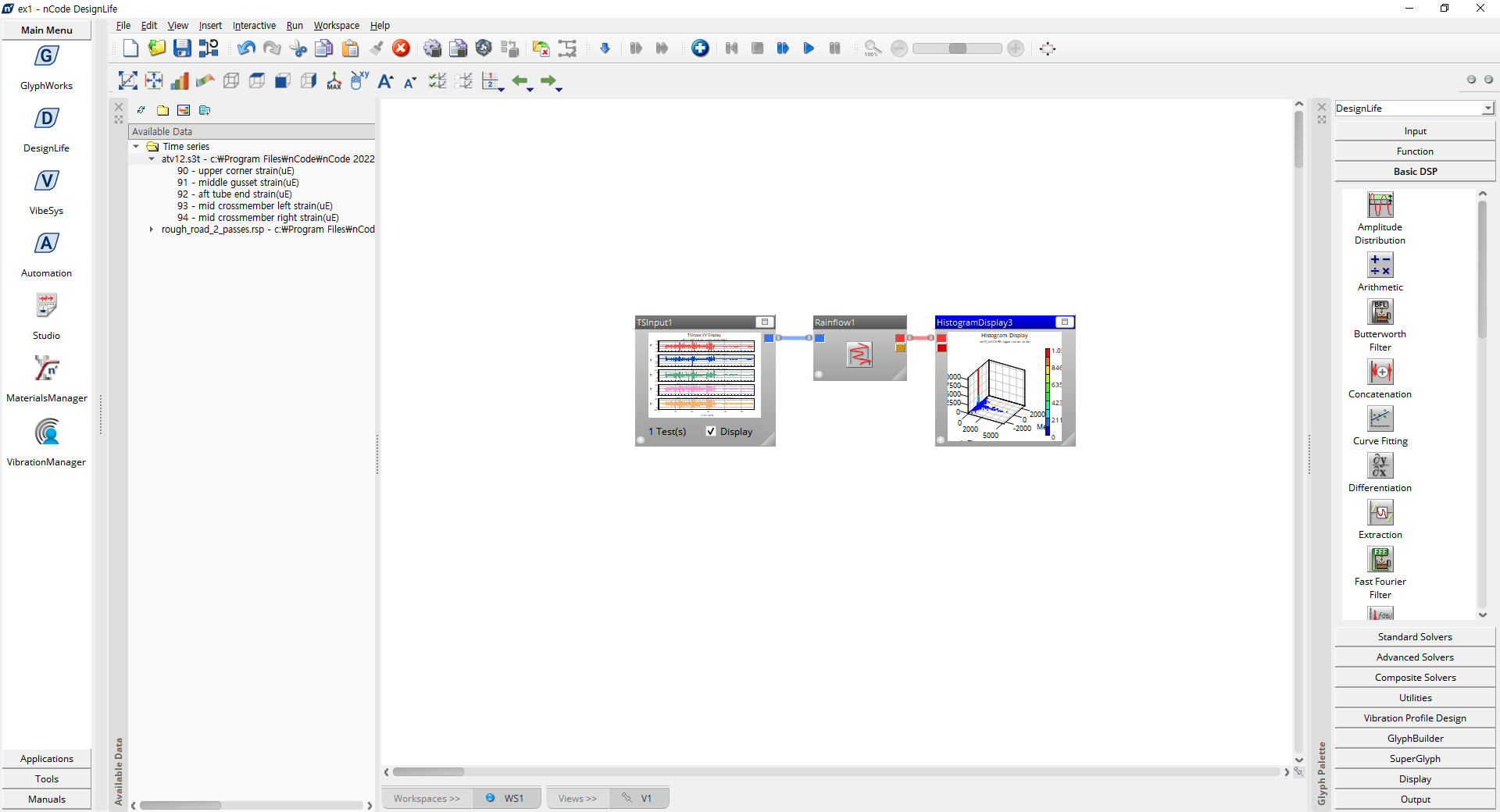

아래는 전체 출력 화면입니다. 제품에 관심 있으시면 Contact 정보를 통해 언제든지 연락 주십시오
