사운드 주파수 가중치, dBA란? (A weighting, B,C,D,G, Z)



목차







A-weighting 이란?

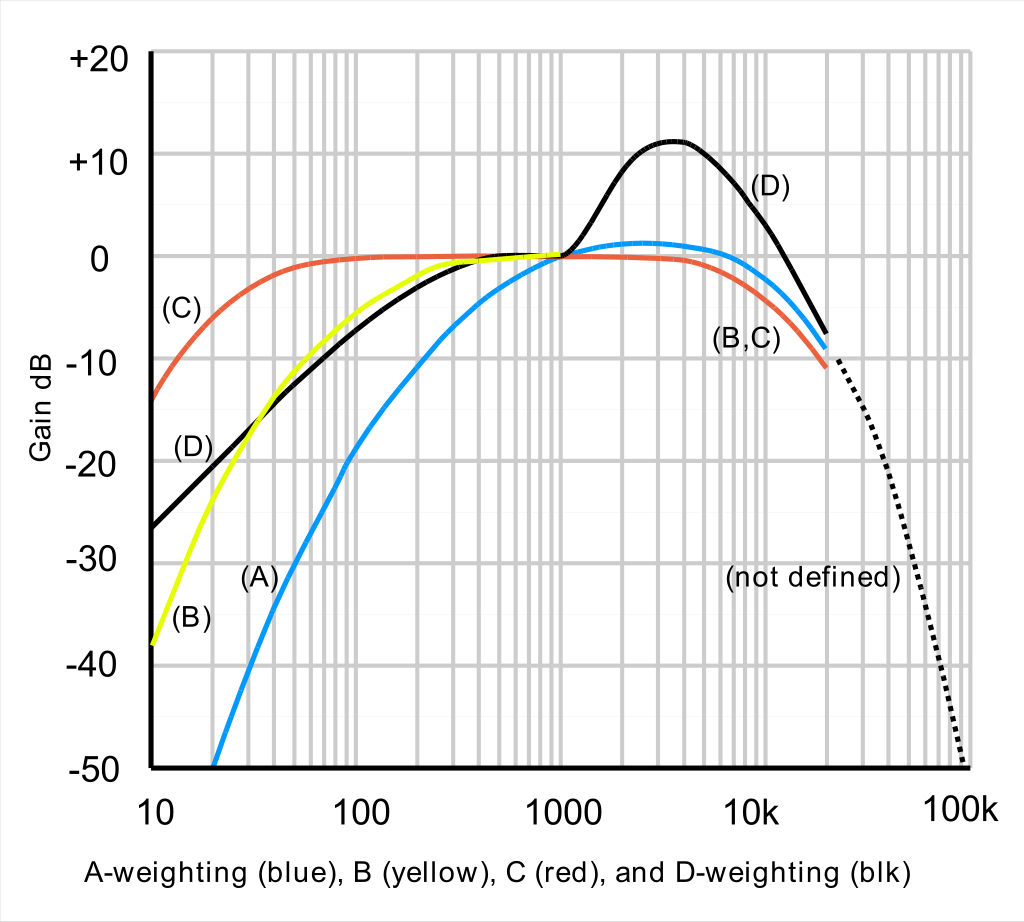

By Lindosland at English Wikipedia.) (Uploads - Lindosland (talk) (Uploads)Transferred from en.wikipedia to Commons by Wdwd using CommonsHelper.





Sound weighting(주파수 가중치)는 위 그림과 같이 주파수(Frequency) 영역에서 마이크로폰(microphone)과 같은 측정 장비와 같은 기계 장치의 입력 값에 가중치를 적용하는 것입니다. Weighting은 국제 표준 IEC 61672:2003이나 다른 여러 국제 표준에서 사용되고 있습니다.



A-weighting은 1933년 Fletcher와 Munson이 "Loundess 곡선(Contours)"를 제작하는 과정에서 만들었고 후에 ANSI(American National Standards Institue)에서 채택해서 사용하고 있습니다.



A-weighting은 사람의 귀(Human ear)가 인지하는 "Loudness"의 상대값을 표현하기 위해 사용됩니다. 사람의 귀 구조상 저주파대에 영역을 인지를 잘 못합니다. 그러므로 위 그래프처럼 A-weighting을 적용하면 저주파 부분의 값들은 마치 필터링 되는 것처럼 줄어들게 됩니다. 즉, 사람이 인지하는 "Loudness"가 A-weighting을 사용하면서 표현되게 되는 것입니다.



• Y축의 값은 Sound Pressure Level(SPL) 입니다.
• X축은 log로 표현 합니다.
• A-weighting은 low level sound(around 40 phon)의 측정값에 사용됩니다.
• A weighting이 적용된 값은 dBA 단위로 표현 합니다.







B, C, D, G, Z-weighting 이란?



A weighting이 IEC 61672 국제 규격에 의해 표준화 되면서 B는 더 이상 사용되지 않고 있습니다. C wieghting의 경우 Class 1에 해당하는 Sound Level Meter의 시험 목적으로 여전히 사용되고 있습니다.

D weighting은 고고도 비행장비 에서 달생하는 소음 측정을 위해 개발된 가중치 입니다. 현재는 non bypass 제트기 엔진에서만 사용되고 있습니다.

G weighting은 초저음(Infra sound)에 적용됩니다. 주파수 범위는 8~40hz 입니다.

Z weighting은 Zero를 의미합니다. 즉, flat 한 윈도우 형의 가중치가 적용됩니다. 여기서 원하는 주파수와 -3dB 포인트로 주파수 영역을 필터링 해줍니다. 주파수 범위는 10 Hz ~ 20 kHz, ±1.5 dB 입니다.
