3D 음향 측정을 위한 DynaBeam 기술 소개



DynaBeam은 음향 측정과 3D 모델링을 결합한 혁신적인 기술로, 복잡한 음향 방사 패턴을 정밀하게 분석할 수 있는 솔루션입니다. 이 기술은 다양한 음향 소스의 3D 맵을 생성하는 데 사용되며, 특히 물체의 모든 방향에서 발생하는 소리를 정확하게 측정하는 데 최적화되어 있습니다.





• 모든 방향에서의 측정: 물체의 모든 방향에서 소리를 측정하려면, 대형 마이크로폰 배열을 사용하거나 여러 위치에서 단일 배열을 반복적으로 사용해야 합니다. 이는 비용이 많이 들고 측정 시간도 길어집니다.
• 3D 모델의 부재: 측정을 위해서는 정확한 3D 모델이 필요하지만, 이러한 모델을 생성하거나 측정하는 데 많은 시간과 노력이 소요됩니다.



솔루션

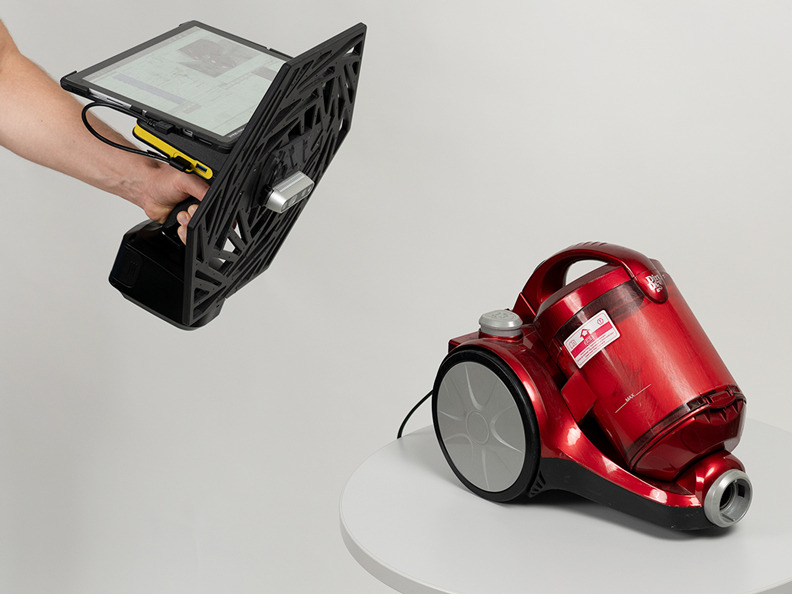

이러한 문제를 해결하기 위해 DynaBeam은 소형 또는 중형 마이크로폰 배열과 3D 스캐너를 결합하여 측정 물체 주위를 이동시키는 방식을 채택했습니다. 이 방식의 주요 장점은 측정 과정에서 자동으로 3D 모델과 경로를 생성할 수 있다는 점입니다. 이로 인해, 측정 과정에서 사이드 로브나 부분 반사를 억제하여 더 높은 동적 범위를 가진 음향 지도를 생성할 수 있습니다. 또한, 저렴한 마이크로폰 배열을 사용할 수 있어 비용 절감도 가능합니다.



DynaBeam의 특징

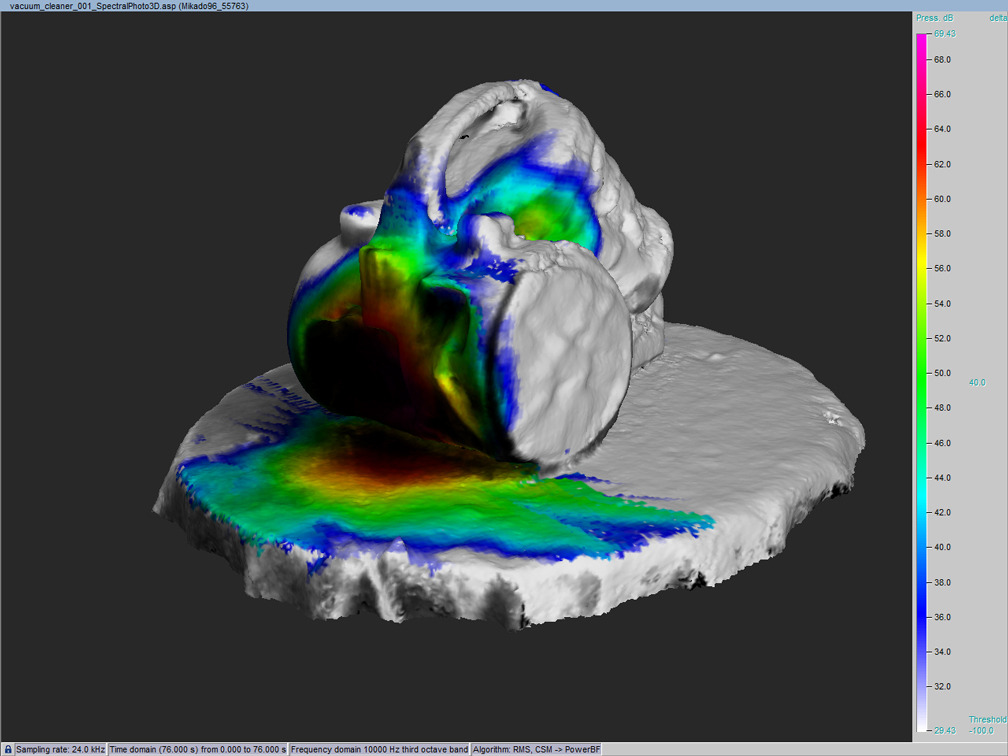

• 3D 측정과 음향 방출의 결합: 물체의 기하학적 구조와 음향 방출을 동시에 측정하여 정밀한 3D 결과를 제공합니다.
• 빠른 설치와 이동 측정: 모바일 측정과 분석이 가능하여 다양한 환경에서 유연하게 사용할 수 있습니다.
• 자동 마이크로폰 배열 위치 추출: 스캔 경로에서 자동으로 마이크로폰 배열 위치를 추출하므로 추가적인 설정이나 추적 장치가 필요하지 않습니다.
• 채널 수 가상 증가: 음향 채널 수를 가상으로 증가시켜 복잡한 음향 패턴을 보다 쉽게 분석할 수 있습니다.











하드웨어 및 소프트웨어 요구 사항

• 하드웨어: AC Pro 또는 MIKADO와 같은 Acoustic Camera 시스템, RealSense 카메라가 포함된 임의의 배열
• 소프트웨어: NoiseImage 소프트웨어의 Basic, Record, Photo, 3D, DynaBeam 모듈



DynaBeam은 특히 Intel® RealSense™ D435 깊이 카메라(Depth Sensor Camera)를 사용하여 3D 측정을 수행합니다. 이 카메라는 넓은 작동 범위와 높은 해상도를 제공하여 정밀한 깊이 데이터를 수집할 수 있습니다.





측정 및 분석 워크플로우

DynaBeam을 사용한 측정은 다음과 같은 단계로 이루어집니다.



• 측정 전 설정: 측정 전 최대 스캔 거리와 셀 크기 등 중요한 매개변수를 설정하여 최적의 측정 조건을 준비합니다.
• 측정 수행: 배열을 물체에 맞추고, 3D 스캔과 음향 스캔을 동시에 시작합니다. 이때, 조명 조건을 최적화하고 부드럽고 일정한 속도로 스캔하는 것이 중요합니다.

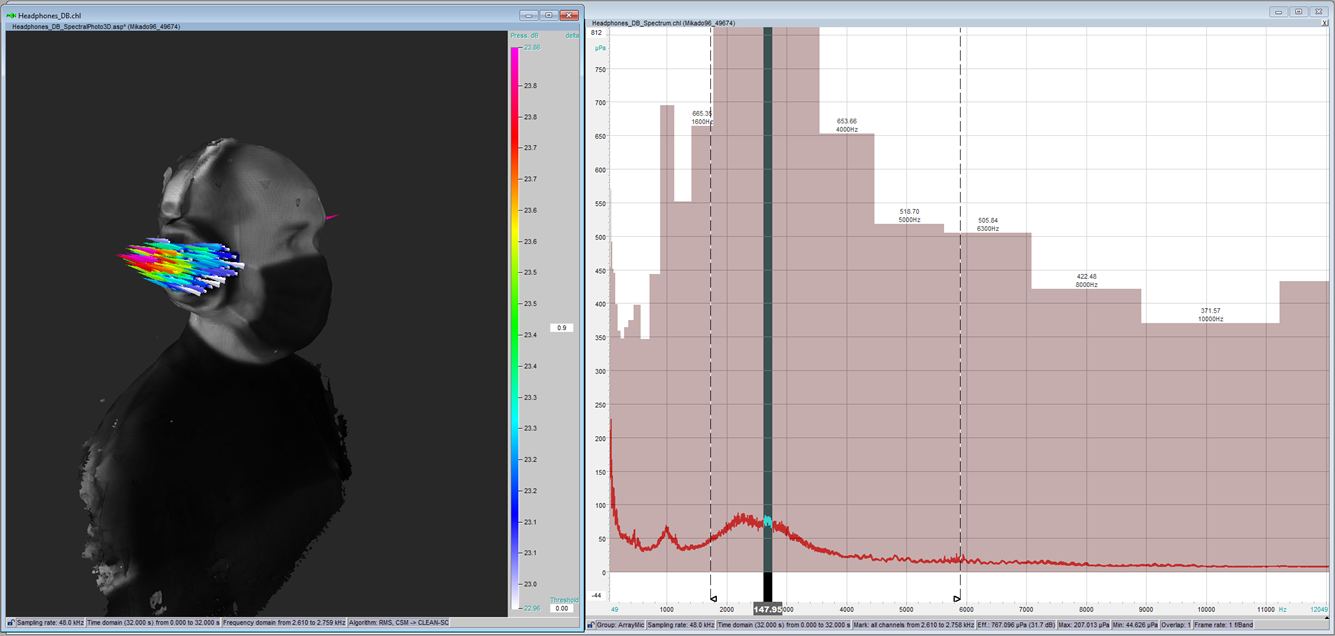

• 데이터 분석: 수집된 데이터를 Photo3D 모듈에서 확인하고, 3D 모델을 잘라내어 필요한 부분만 남깁니다. 그런 다음, 주요 음향 방사 방향을 시각화하고 분석을 진행합니다.





도전 과제 및 해결 방법
측정 과정에서 발생할 수 있는 주요 도전 과제로는 스캔 속도가 너무 빠르거나, 특징점이 부족한 경우, 조명 조건이 좋지 않은 경우 등이 있습니다. 이러한 문제를 해결하기 위해서는 조명을 개선하거나 스캔 거리를 줄이는 등의 조치가 필요합니다.



DynaBeam은 이러한 도전 과제에도 불구하고, 탁월한 음향 측정 결과를 제공하여 복잡한 음향 환경에서도 정확한 분석을 가능하게 합니다. 이 기술은 특히 음향 엔지니어링, 소음 분석, 음향 품질 테스트 등 다양한 산업 분야에서 활용될 수 있습니다. 앞으로도 DynaBeam은 음향 측정의 새로운 표준을 제시할 것으로 기대됩니다.
