자동차 소음원 측정 음향 카메라

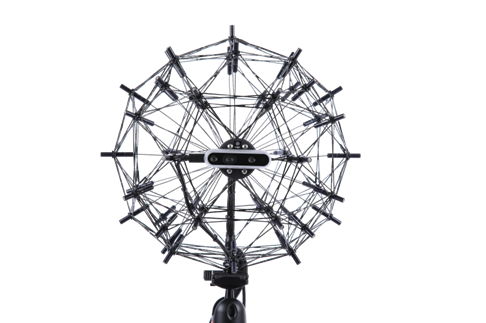

3D-Spherical-Geometry





3D Spherical 타입 음향 카메라는 3차원 공간에서 소리의 출처를 찾아내는 데 사용됩니다. 이러한 3차원 공간은 차량 내부, 사무실, 경기장 등 다양할 수 있습니다. 이 카메라의 적용 범위는 소리원과의 거리가 0.3미터에서 5미터 사이일 때 최적의 성능을 발휘합니다.



카메라 구조는 탄소 섬유로 제작되어 가볍고 견고합니다. 이러한 탄소 섬유 구조는 충격이나 외부 환경의 변화에도 물리적 형태를 잘 유지할 수 있도록 돕습니다. 또한, 연결부에 최적화된 채널 배치가 이루어져 있어, 효과적인 데이터 전송과 전기적 안정성을 보장합니다.



특히, 카메라의 디자인은 '구형 기하학(spherical geometry)'을 기반으로 합니다. 이는 소리를 포착하는 센서들이 구형 형태로 배열되어 있음을 의미하며, 이 구조는 소리를 다방향에서 동시에 수집할 수 있게 해 줍니다. 심지어 어느 하나의 플러그에 이상이 생겨도 전체 구조의 형태는 유지되어, 계속해서 소리를 정확히 포착할 수 있습니다.



이러한 고급 기능들 덕분에, 3D-Spherical-Geometry Acoustic Camera는 복잡한 공간에서도 정확한 소리 출처 분석을 가능하게 하여, 사용자가 보다 정밀한 음향 분석을 수행할 수 있도록 돕습니다. 이 장비는 음향 설계, 공간 음향 최적화, 심지어 소음 관리와 같은 다양한 응용 분야에서 유용하게 사용될 수 있습니다.













3D Spherical 타입 음향 카메라 종류 및 스펙

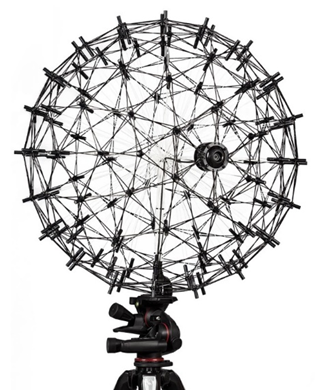

Sphere 32 : 48 – 35 cm Array





• Acoustic maps from: 12 dB – 130 dB
• Recommended mapping frequency: 291 Hz – 20 kHz
• Typ. measurement distance: from 0.3 m









Sphere 80/120 : 120 – 60 cm Array



• Acoustic maps from: 9dB/7dB – 130 dB
• Recommended mapping frequency: 187 Hz – 10kHz / 20 kHz
• Typ. measurement distance: from 0.5 m













https://www.youtube.com/watch?v=FMV7AKKNURs

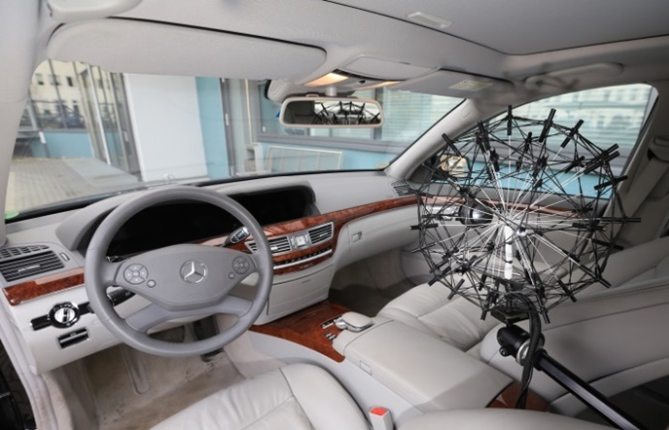

위 예시에서는 "Sphere48 AC Pro"라는 전방향성 마이크로폰 배열을 사용하여 차량의 Cabinet 에서 두 가지 음향 현상을 찾아냈습니다. 이 마이크로폰 배열은 구형으로 배치되어 있어 모든 방향에서 음향 데이터를 기록하고 분석할 수 있습니다. 측정을 위해, Sphere48 AC Pro는 차량의 운전실 중앙에 배치되었습니다.



첫 번째 측정은 운전 중에 이루어졌습니다. 엔진이 분당 1500회 전후로 회전할 때 뚜렷한 딸그락 소리가 들렸습니다. 두 번째 소리는 바닥 난방을 선택했을 때 발생하는 휘파람 소리였습니다. 이 소리들은 앞 유리에 반사되어 그 근원지를 찾을 수 있었습니다. 빔포밍 결과는 차량의 3D 모델에 매핑되었습니다.



이와 같은 구형 마이크로폰 배열은 특히 밀폐된 공간에서 사용하기 위해 설계되었습니다. 배열의 전방향 특성은 3차원 응용 분야에 완벽하게 맞는 기능을 제공합니다. 이를 통해 사용자는 차량 내부 등의 복잡한 환경에서 발생하는 다양한 소리의 출처를 정확히 파악할 수 있습니다.
