와전류(Eddy current)란? (모터 와전류 최소화 방법)



목차





와전류(Eddy current) 정의

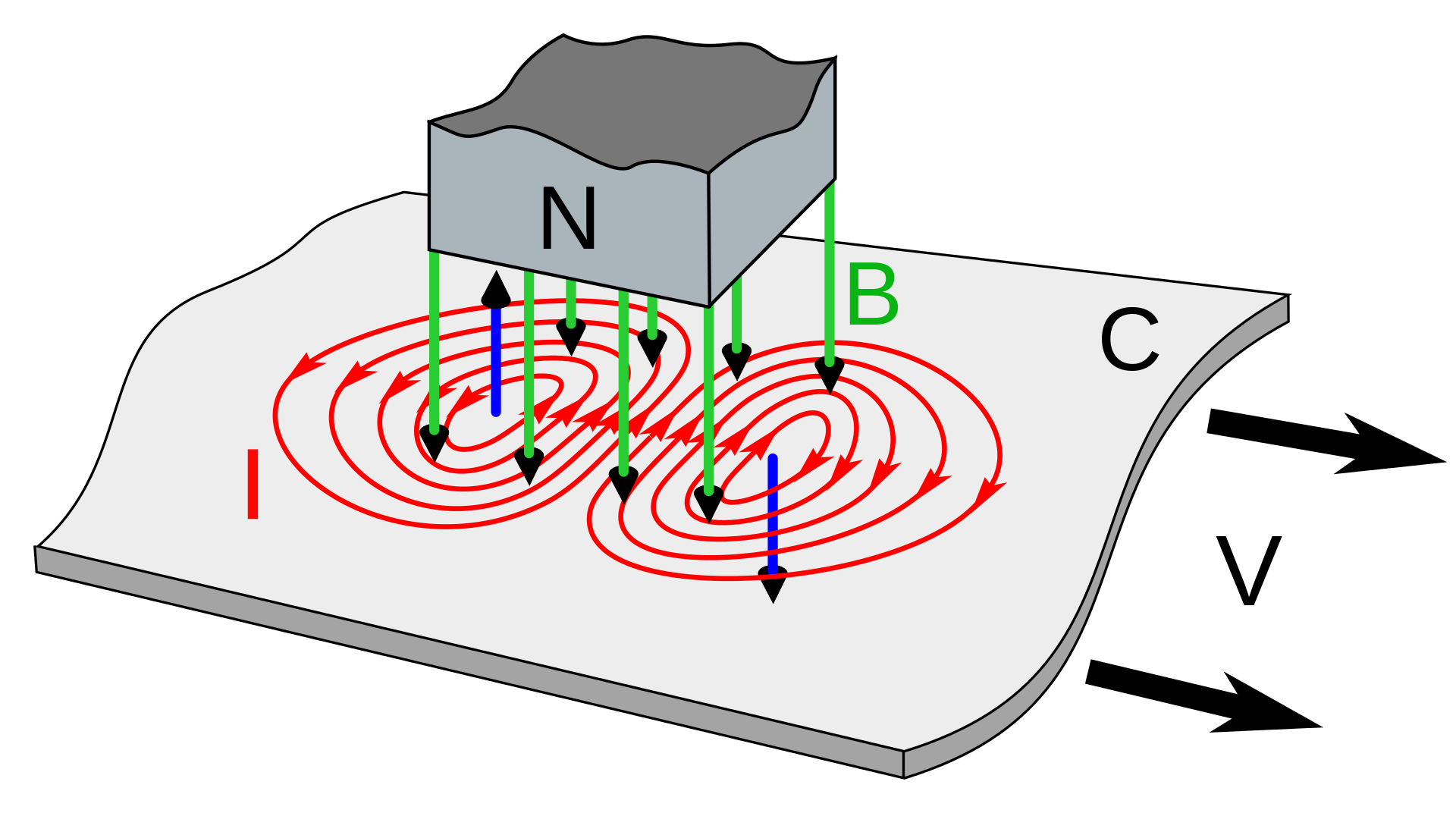

By Chetvorno - Own work, CC0



패러데이 전자기 유도법칙에 따르면 도체(conductor)가 변화하는 자계(Magnetic field)에 있다면 유도 전류(Induced current)가 발생합니다. 수식은 아래와 같습니다.





기전력(V)은 N은 전선이 감긴 횟수 이고 파이값은 자기선속(flux of magnetic force)입니다. 위 그림에서 동판을 이동 시키면 자기선속이 변화하고 이에 따라 기전력이 발생합니다. 기전력의 차이에 의해 와전류가 발생합니다.



와전류는 동판에서 발생하여서 결국 열에너지로 소모 됩니다.







모터(Motor)에서 와전류 최소화 방법





모터의 구조와 동작 글을 보시면 자속이 회전체를 지속적으로 지나가면서 플레밍의 왼손 법칙에 따라 회전하게 됩니다.

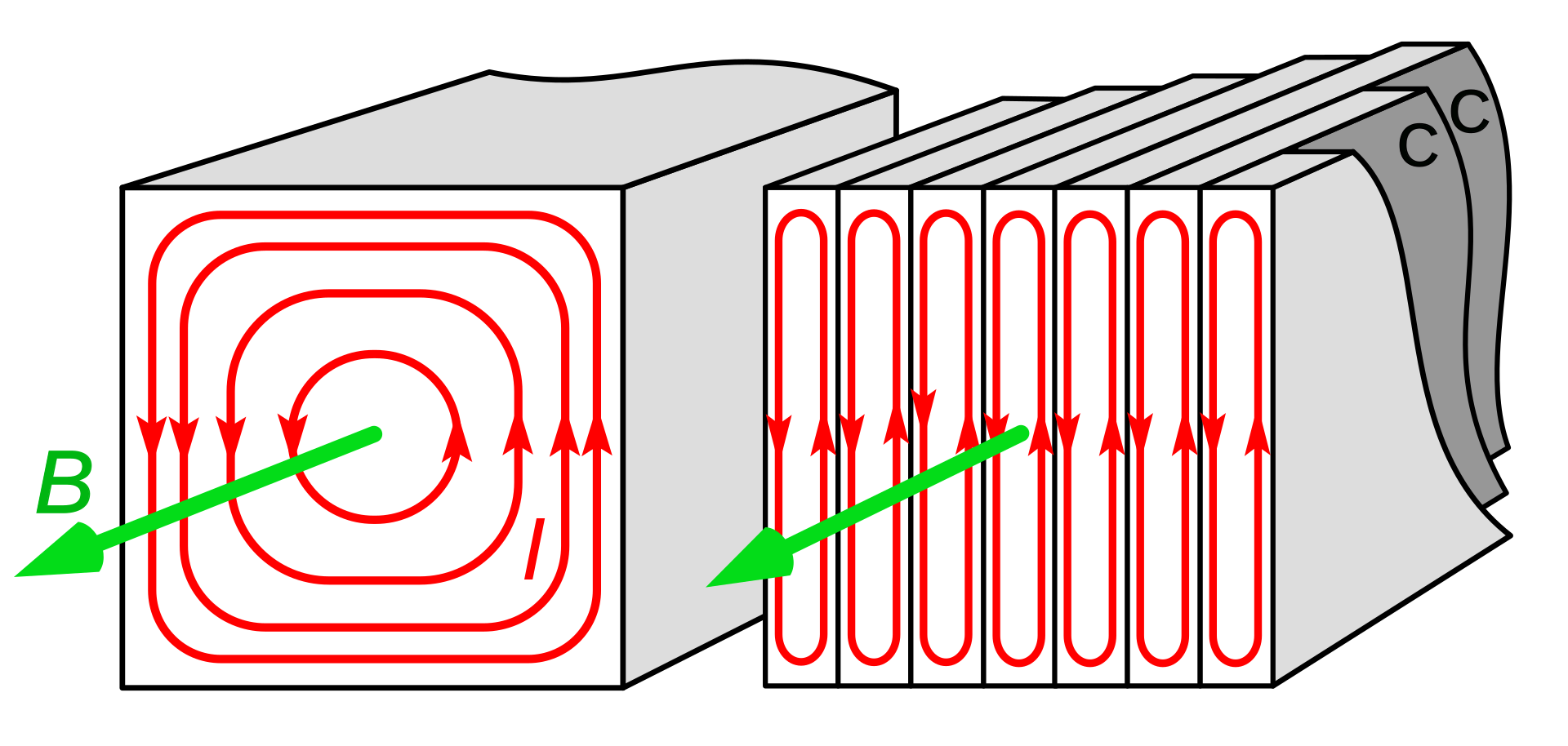

외부의 고정자와 회전체 사이 공간으로 자속이 흐르는데 여기서 위그림의 왼쪽 형태처럼 와전류(에디 current)가 발생합니다.



오른쪽 그림처럼 동판 사이를 절연처리하고 얇게 만들어서 적층하게 되면 와전류가 흐를 수 있는 공간이 부족 해지고 전기 저항이 커져서 와전류가 흐르기 힘들게 합니다.



모터 내부 회전체를 보시면 일반적으로 와전류를 줄이기 위해 동판을 적층해서 만들었습니다.
